Опорные подушки

Что представляют собой опорные плиты ОП и где их применяют

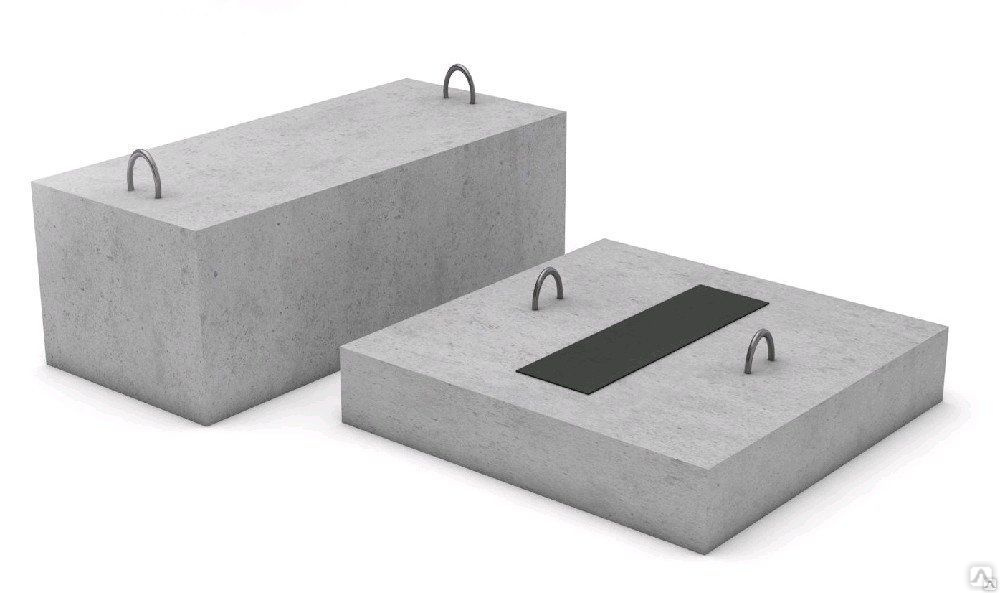

Опорные плиты ОП, которые также называют железобетонными опорными подушками или опорными подушками ЖБИ, — это специальные элементы для равномерного распределения нагрузки от трубопроводов, лотков, каналов и опорных конструкций на грунт. Их устанавливают под скользящие или неподвижные опоры тепловых сетей, водопроводов, канализации и других инженерных коммуникаций. Особенно востребованы такие изделия в условиях слабых, пучинистых или неоднородных грунтов, характерных для многих районов Астаны и окрестностей.

Опорная подушка ОП выполняет роль промежуточного звена между конструкцией и основанием. Она предотвращает точечные просадки, снижает риск деформации труб и увеличивает срок службы всей системы. Железобетонные опорные плиты купить имеет смысл именно в виде готовых заводских изделий — они соответствуют сериям (чаще всего 3.006.1-2.87 и аналогичным), имеют стабильную геометрию и заданные прочностные характеристики.

Основные сферы применения:

• Прокладка теплотрасс и сетей горячего водоснабжения.
• Устройство канализационных и водопроводных коллекторов в лотках.
• Усиление опор при строительстве и реконструкции инженерных сетей в городской застройке Астаны.

Основные характеристики опорных плит ОП

Ниже приведена таблица с ключевыми параметрами наиболее востребованных марок. Данные соответствуют типовым решениям серии и позволяют быстро сориентироваться при выборе.

Марка	Длина, мм	Ширина, мм	Высота, мм	Примерный вес, кг	Объём бетона, м³
Опорная плита ОП-1	200	200	90	10	0,004
Опорная плита ОП-2	300	200	90	13	0,005–0,006
Опорная плита ОП-3	400	400	90	40	0,014–0,016
Опорная плита ОП-4	500	500	140	90	0,035–0,040
Опорная плита ОП-5	550	650	140	130	0,050

Изделия изготавливают из тяжёлого бетона класса не ниже B15 (М200). Армирование выполняют сварными сетками или каркасами из арматуры классов A-I и A-III. Морозостойкость обычно F100 и выше, водонепроницаемость — W4 и более. Эти параметры обеспечивают устойчивость к климатическим условиям Казахстана, включая перепады температур и сезонное увлажнение грунтов.

При выборе учитывают диаметр трубопровода, тип опоры (скользящая или неподвижная), несущую способность грунта и проектные нагрузки. Более крупные марки (ОП-4, ОП-5) применяют при значительных диаметрах труб и слабых основаниях, меньшие — для локальных участков и лёгких сетей.

Как правильно подобрать и смонтировать опорные подушки

Выбор опорной подушки ОП начинается с проекта. Инженер определяет необходимую площадь опирания, чтобы давление на грунт не превышало допустимых значений. Важно также учесть высоту изделия — она влияет на отметку трубы и возможность устройства уклона.

Монтаж относительно прост, но требует соблюдения технологии:

1. Подготовка основания — выравнивание и уплотнение грунта или устройство песчано-гравийной подготовки.
2. Установка подушки строго по оси трубопровода с проверкой горизонтальности.
3. Укладка опоры (скользящей или неподвижной) и последующий монтаж трубы с соблюдением проектных зазоров.

Опорные подушки от производителя поставляются с монтажными петлями, что упрощает строповку и установку даже при большом весе. После монтажа рекомендуется выполнить обратную засыпку с послойным уплотнением, чтобы исключить смещение изделия.

На что обратить внимание при заказе в Астане

При необходимости купить опорные плиты ОП или узнать цену опорной подушки ОП важно заранее согласовать объём, сроки и условия доставки. В условиях плотной городской застройки Астаны удобна поставка партиями, чтобы не загромождать площадку. Железобетонные опорные подушки лучше заказывать с небольшим запасом по количеству — это позволит оперативно заменить повреждённые при транспортировке элементы и не останавливать монтаж.
Также стоит уточнить возможность изготовления изделий с дополнительными требованиями (повышенная морозостойкость, особая арматура), если проект предусматривает нестандартные условия эксплуатации. Цена опорной подушки ОП формируется исходя из марки, объёма партии и логистики, поэтому точный расчёт делают индивидуально.

Правильно подобранные и качественно установленные опорные плиты ОП существенно повышают надёжность инженерных сетей и снижают затраты на последующий ремонт. Это особенно актуально для объектов, где доступ для обслуживания ограничен, а требования к бесперебойной работе высоки.

Часто задаваемые вопросы

Вопрос №1. Чем опорные подушки ОП отличаются от обычных бетонных плит?

Опорные подушки ОП имеют строго определённую геометрию и армирование под конкретные нагрузки от трубопроводов. Обычные плиты не рассчитаны на точечное опирание опор и скользящих элементов, поэтому могут не обеспечить нужную несущую способность и долговечность.

Вопрос №2. Можно ли использовать опорные плиты ОП повторно при реконструкции сетей?

Теоретически возможно, если изделие не имеет трещин, сколов и коррозии арматуры. На практике при капитальном ремонте чаще устанавливают новые подушки, чтобы гарантировать соответствие актуальным нагрузкам и нормам.

Вопрос №3. Какой минимальный объём заказа обычно принимают?

Производители ЖБИ работают как с крупными партиями, так и с небольшими объёмами под конкретный участок. Точные условия зависят от текущей загрузки производства и выбранности выбранной марки.

Вопрос №4. Нужна ли специальная подготовка основания под опорную подушку ОП?

Да. Основание должно быть выровнено и уплотнено. На слабых грунтах часто устраивают песчаную или песчано-гравийную подушку толщиной по проекту, чтобы исключить неравномерные осадки.

Вопрос №5. Как проверить качество изделий при приёмке на объекте в Астане?

Обратите внимание на наличие маркировки, отсутствие видимых трещин и раковин, соответствие размеров чертежам, а также наличие сопроводительных документов (паспорт качества). Геометрию проверяют рулеткой, целостность — визуально.
